Разводка электрики по потолку квартиры-студии в панельном доме

Разводка электрики по потолку в квартире студии.

Закончили разводку черновой электрики в квартире-студии. Задача выполнить электромонтаж, который отвечает современным требованиям и будет выполнен из качественных материалов. Интересен объект тем, что бюджет не был практически ограничен.

Разводку электрики планировалось выполнить кабелем ВВГнг в гофрированной трубе из ПВХ. В процессе использовать гофру отказались. Кабель ВВГнг заменили на NYM. Такой кабель имеет дополнительный слой изоляции из мелонаполненной резины. Дополнительная оболочка повышает механическую стойкость кабеля и пожаробезопасность. Остальная часть осталась без изменений. Разводку освещения выполнили кабелем сечением 1.5мм. Для разводки розеточной части было выбрано сечение с небольшим запасом 2,5 мм. В долгосрочной перспективе это увеличит срок службы электропроводки в квартире. На варочную поверхность использовался кабель сечением 6мм.

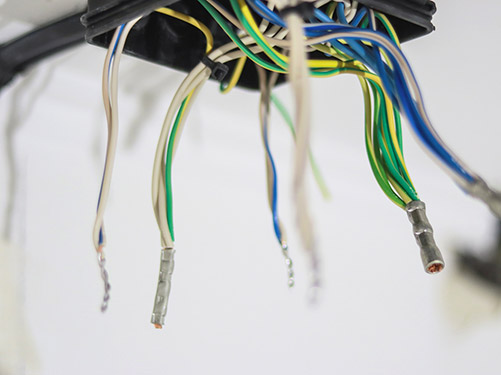

Потолки в квартире-студии будут натяжными. И частично планируется зашить гипсокартоном зону над столешницей на кухне. Поэтому разводку электрики выполнили по потолку, со спусками в штробах к розеткам и выключателям. Распределительные коробки разместили так же на потолке. Хоть доступ к ним и возможен. Но для этого потребуется частично демонтировать натяжной потолок. Поэтому соединения в распределительных коробках было выполнено неразъёмным методом - опрессовкой. Считается надёжным соединением, не требующего обслуживания и профилактики.

• Разводку освещения в квартире разделили на две группы. Хоть это и незначительно, увеличивает стоимость работы и материалов. По расчётам энергопотребления светильников возможно обойтись было бы и одной. Но тогда, в случае неисправности придётся ждать мастера в темноте. В коридоре у парадной двери предусмотрен мастер выключатель. Это выключатель, которым легко будет выключить свет во всей квартире одним нажатием кнопки.


• Разводка розеточной части электрики в квартире разделена на 8 групп. На каждый электроприбор с энергопотреблением 1500 ватт и больше выделен отдельный автоматический выключатель. Так же на отдельную линию выведен холодильник. Это даёт возможность обесточить квартиру и при этом не разморозить холодильник. Остальные розетки разделены на две группы. Первая группа — это кухня с санузлами, вторая группа - гостиная комната и гардероб.

С одной стороны, по расчёту нагрузки, электропроводка на 10 отдельных линий избыточна и увеличивает стоимость разводки электрики в квартире. С другой небольшой запас продлевает срок службы электропроводки и добавляет практичности. Кроме того, в будущем могут появится новые приборы, например кондиционер, и этот запас придётся, кстати.

Электрика в квартире-студии защищена вводным автоматическим выключателем и противопожарным УЗО на 63mА.

Отдельные линии защищены шестью УЗО. УЗО срабатывает на утечку тока на металлический корпус электроприборов и на влажные токопроводящие поверхности. Выключает напряжение при поражении током человека. Шесть УЗО может показаться много. Ведь УЗО возможно поставить одно на все автоматические выключатели. Но тогда при утечке тока на одном электроприборе, будет обесточиваться квартира целиком. Повысится вероятность ложных срабатываний из-за большого количества помех от всех электроприборов одновременно. Кроме того, диагностировать неисправный прибор станет труднее. В одной квартире 10ки электроприборов, включенных в электросеть одновременно. Сложность вызывают плавающие неисправности, которые срабатывают не сразу, а через некоторое время после включения. А к приходу мастера такая неисправность может себя не проявить. Поэтому УЗО при разводке электрики в квартире желательно ставить только в потенциально опасные помещения - кухню и санузлы. Или разделить квартиру несколькими УЗО что бы сузить круг поиска.
