Как соединять медные провода с алюминиевыми
Сегодня в строительстве домов провода из алюминия большого сечения применяются для подключения межэтажных щитков. Для электрификации квартир в новостройках используется исключительно медная проводка. А всего каких-то лет 10 -15 назад квартиры сдавались с алюминиевой проводкой, медь использовали только дальновидные люди с большим достатком и энтузиасты. Теперь такие квартиры требуют ремонта или модернизации старой проводки.
Возникает вопрос, что в таком случае будет лучше использовать медный или алюминиевый провод. И как соединить медь с алюминием правильно. Ведь с такими соединениями не всё однозначно. Правилами проведения электромонтажных работ не допускается непосредственный контакт этих двух металлов.
Почему нельзя соединять медные провода с алюминиевыми.
Дело в том, что медь и алюминий образуют гальваническую пару, поэтому при прохождении через них электрического тока подвержены электрохимической коррозии. Такой процесс называется электролизом. В результате реакции металлы разрушаются, а продукты распада образуют окислы и соли, которые препятствуют прохождению тока. Сопротивление тока вырастает, соединение начинает греться, изоляция плавится и происходит короткое замыкание.
В электролизе меди и алюминия анод — это алюминиевый провод, катод медный. Влага, находящаяся в воздухе, конденсируется на соединении, образуется электролит. Реакция проходит от анода к катоду. Анод окисляется, катод восстанавливается. Окисляются - отдают электроны. Восстанавливается - присоединяет к себе. Алюминиевый анод отдаёт электроны вплоть до полного разрушения соединения.
Случаи, когда соединения медного провода и алюминиевого не доставляли проблем, встречались. Но это скорее исключение, но возможно при небольшой влажности и когда протекающие токи недостаточны для бурной электрохимической коррозии.
Как правильно соединять алюминиевые проводники с медными.
Из выше сказанного понятно, что соединения меди с алюминием лучше избегать, а для модернизации и ремонта алюминиевой проводки использовать провода из алюминия. Нет смысла добавлять кусок из меди, ведь новый алюминиевый провод в любом случае прослужит дольше чем старая электропроводка.
Но всё же возникают случаи, когда нет другого выхода. Например когда электропроводка меняется покомнатно и требуется соединить новую проводку со старой в распределительной коробке или при подключении бытовой техники. Важно, чтобы эти два металла не соприкасались друг с другом. Для этого используются соединители, клеммы и переходники, которые соединяют проводники через другие металлы.
- Внутри помещений используйте самозажимные клеммы с пастой внутри, по типу Wago. У них отдельный зажим для каждого проводника. Паста внутри изолирует контакты от влаги предотвращая образование электрохимической коррозии. Такое соединение не нуждается в изоляции, компактны и не загромождают распределительную коробку.
- В электрощитовых для подключения к алюминиевому стояку используются ответвительные сжимы (орешки). Состоят из стальных пластин, исключающих соприкосновение медного провода с алюминиевым которые находятся в пластиковом корпусе. Для наружных работ применяются сжимы с пастой.

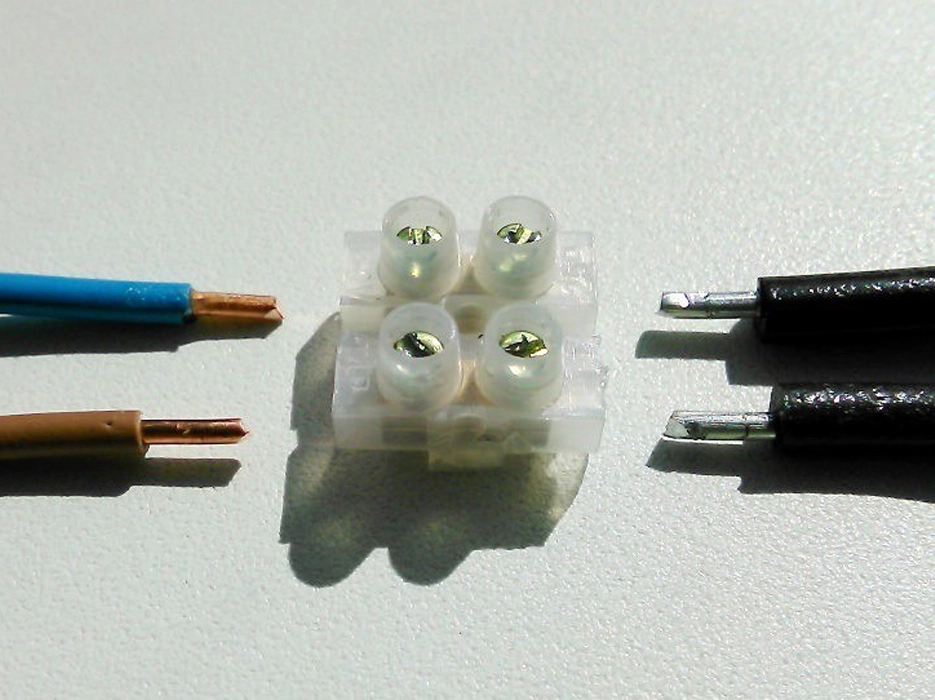

- Так же подойдёт болт с гайкой, в котором для изоляции проводников, используйте шайбу. И другие винтовые, пружинные самозажимные соединители из латуни, стали и оцинкованного металла с отдельными зажимами для каждого проводника. Их легко отличить по цвету. В отличии меди латунь желтая, а у стали коричневый оттенок. Оцинкованные металлы имеют металлический зеркальный блеск.
Помните, по правилам проведения электромонтажных работ, соединениям с помощью клемм требуются регулярный осмотр и подтягивание контактов. Оставляйте такие соединения в месте, которое возможно будет обслужить в случае неисправности. Неисправность за свежеуложенной плиткой или обоями испортит внешний вид квартиры и настроение в будущем.
